Hvad er et tankvarmebælte, og hvordan fungerer det? En komplet industrivejledning

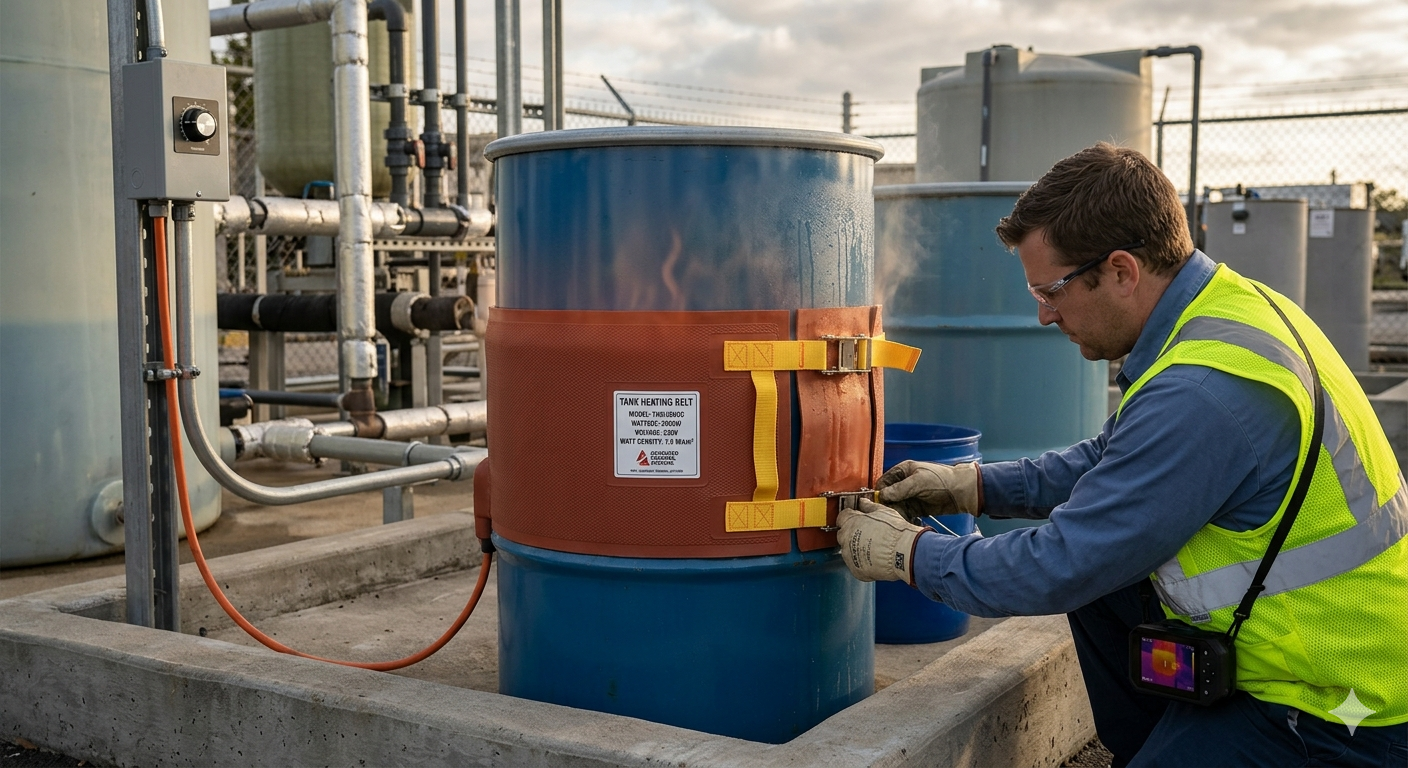

A tank varmebånd er et fleksibelt, elektrisk drevet varmeelement, der vikler sig rundt om ydersiden af en tank, tromle eller beholder for at opretholde eller hæve temperaturen af indholdet - forhindrer tyktflydende væsker i at størkne, beskytter temperaturfølsomme materialer mod frysning og sikrer ensartede procesforhold uden at kræve, at indholdet skal fjernes eller overføres. Brugt på tværs af olie- og gas-, kemisk proces-, fødevareproduktions- og vandbehandlingsindustrier, leverer tankvarmebånd målrettet termisk energi direkte gennem karvæggen, med watt-densiteter, der typisk spænder fra 0,5 til 5 W/tomme² afhængigt af anvendelseskravene.

Hvordan virker et tankvarmebælte? Kernemekanismen

Et tankvarmebælte fungerer ved at omdanne elektrisk energi til termisk energi gennem resistive varmeelementer indlejret i en fleksibel isolerende kappe, og derefter lede denne varme gennem direkte kontakt med tankens overflade og ind i indholdet.

Driftsprincippet er ligetil: Når vekselstrøm eller jævnstrøm løber gennem en modstandstråd eller et filmelement inde i bæltet, genererer elektrisk modstand varme - et fænomen, der er styret af Joules lov (P = I²R). Denne varme overføres ledende gennem båndets kontaktflade ind i tankvæggen og derefter ind i væsken eller materialet indeni.

Mest industrielle tank varmebånd består af fire funktionelle lag:

• Varmeelement lag: Den resistive kerne - typisk nichrome (NiCr)-tråd, kulfibervarmetape eller ætsede folieelementer - der genererer varme, når den aktiveres. Elementmodstanden kalibreres ved fremstillingen for at producere en specifik watt-tæthed på tværs af bæltets aktive overfladeareal.
• Indre kontaktlag: Et termisk ledende, elektrisk isolerende materiale (almindeligvis silikonegummi eller PTFE), der maksimerer varmeoverførslen til tankoverfladen og samtidig forhindrer elektrisk kontinuitet mellem elementet og beholderen.
• Udvendig isoleringsjakke: Glasfiber, silikoneskum eller mineraluldsisolering, der minimerer varmetabet til det omgivende miljø, hvilket forbedrer energieffektiviteten ved at lede størstedelen af den genererede varme ind mod tanken.
• Beskyttende ydre kappe: En holdbar belægning af vævet glasfiber, rustfri stålfletning eller højtemperatur silikonegummi, der beskytter samlingen mod mekanisk skade, kemikalier og fugtindtrængning.

Temperaturstyring opnås gennem en integreret eller ekstern termostat, der tænder og slukker bæltet for at opretholde den ønskede temperaturindstilling. Avancerede systemer bruger PID-controllere (proportional-integral-derivative), der modulerer strømudgangen kontinuerligt og holder temperaturen inden for ±1-2°C fra sætpunktet, selv når de omgivende forhold svinger.

Typer af tankvarmebånd: Hvilket design passer til din applikation?

Tankvarmeremme er fremstillet i flere forskellige designs, hver optimeret til specifikke temperaturområder, beholdergeometrier og installationsmiljøer.

1. Silikonegummi varmebånd

Silikonegummitankvarmeremme er den mest udbredte type til generelle industrielle og laboratorieanvendelser. De består af ætset folie eller modstandstrådselementer indkapslet mellem lag af højkvalitets silikonegummi. Nøglefordele omfatter fremragende fleksibilitet (tilpasning tæt til cylindriske, koniske eller uregelmæssige beholderoverflader), modstandsdygtighed over for temperaturer fra -60°C til 230°C og iboende modstandsdygtighed over for fugt, ozon og mange kemikalier. Standard watt-densiteter spænder fra 0,3 til 2,5 W/cm² . Silikonebånd fås i standardstørrelser til almindelige tromle- og IBC-diametre (intermediate bulk container) såvel som brugerdefinerede konfigurationer til ikke-standardfartøjer.

2. Glasfiberisolerede modstandstrådvarmebælter

Disse bælter bruger nichrom- eller Kanthal-modstandstråd, der er vævet ind i eller viklet i en glasfiber-stofbærer, derefter dækket med yderligere isoleringslag. De er designet til højere vedvarende temperaturer - kontinuerlig drift op til 450°C i industrielle versioner - hvilket gør dem velegnede til tjære-, bitumen-, harpiks- og tunge råolieanvendelser, hvor silikonegummi ville blive termisk overvældet. Afvejningen er reduceret fleksibilitet sammenlignet med silikonebælter; glasfiberbånd er bedre egnet til faste cylindriske kar, hvor bæltet kan spændes og fastgøres permanent.

3. Mineralisolerede (MI) båndvarmere

Mineralisolerede tankvarmebånd bruger et modstandstrådelement omgivet af komprimeret magnesiumoxid (MgO) pulver inde i en rustfri stålkappe - en konstruktion lånt fra industrielle dyppevarmere. Dette design opnår de højeste watt-tætheder (op til 8 W/cm² ) og maksimale temperaturer (op til 700°C), men ofrer fleksibilitet. MI-båndvarmere er semi-stive og designet til fastspænding direkte på cylindriske beholdere i petrokemiske og højtemperaturprocesapplikationer.

4. Selvregulerende varmebånd (PTC-teknologi)

Selvregulerende (PTC — positiv temperaturkoefficient) varmebånd bruger en ledende polymerkerne, hvis elektriske modstand stiger eksponentielt, når temperaturen stiger. Dette betyder, at bæltet automatisk reducerer effekten, når det nærmer sig måltemperaturen, hvilket eliminerer risikoen for overophedning uden at kræve en ekstern termostat. PTC tank varmebånd er særligt værdifulde til frostbeskyttelsesapplikationer - udendørs vandtanke, kemikalieopbevaring i kolde klimaer og fjerninstallationer, hvor kontinuerlig termostatovervågning er upraktisk. Maksimal driftstemperatur for PTC-remme er typisk begrænset til 65-85°C , hvilket gør dem uegnede til procesopvarmning ved høj temperatur.

5. IBC og tromle varmejakker

Opvarmningsløsninger i større format designet specifikt til 200-liters tromler og 1.000-liters IBC'er, IBC-varmekapper er i det væsentlige varmebånd med fuld omkreds med integreret isolering, der omslutter hele beholderens cylindriske krop. De forbindes med industrielle stik og stik og inkluderer typisk en indbygget termostat med et justerbart sætpunktsområde på 20–80°C. En standard 1.000-liters IBC-varmejakke trækker typisk 1.500 til 3.000 watt og kan hæve indholdet fra 5°C til 40°C på 4-8 timer afhængigt af isoleringskvalitet og omgivelsestemperatur.

Tankvarmebæltetyper sammenlignet: Præstation på et øjeblik

Valg af det rigtige tankvarmebånd kræver, at varmeteknologien matcher måltemperaturen, kravene til watt-tæthed, beholdergeometrien og sikkerhedsklassificeringen af installationsmiljøet.

Tabel 1: Sammenligning af de fem hovedbeholder-varmebåndtyper på tværs af maksimal driftstemperatur, watt-tæthed, fleksibilitet, selvreguleringsevne og primær anvendelsesegnethed.

Nøgleindustrier og applikationer til tankvarmeremme

Tankvarmebånd betjener en bemærkelsesværdig bred vifte af industrier, hvor temperaturvedligeholdelse af lagrede væsker eller procesvæsker er afgørende for kvalitet, sikkerhed eller driftskontinuitet.

Olie, gas og petrokemisk behandling

Tunge råolier, brændselsolier og asfaltbaserede produkter bliver ekstremt tyktflydende eller størkner ved omgivelsestemperaturer, hvilket gør dem umulige at pumpe eller behandle. A tank varmebånd anvendt på lagerbeholdere og dagtanke holder disse materialer ved deres minimum pumpbare temperatur - typisk 40-80°C for brændselsolier og 130-160°C for bitumen. I offshore-platformsapplikationer forhindrer varmebånd på havvandskølede lagertanke hydratdannelse i gaskondensatledninger, hvor ukontrolleret afkøling kan forårsage blokeringer, der tager dage at fjerne.

Kemisk fremstilling og opbevaring

Mange industrikemikalier har frysepunkter langt over 0°C eller skal holdes ved bestemte temperaturer for at kontrollere viskositeten. Svovlsyre (frysepunkt 10°C ved 93% koncentration), natriumhydroxid (frysepunkt 12°C ved 50% opløsning) og fosforsyre (frysepunkt 21°C ved 85%) er almindelige eksempler, hvor tank varmebånd forhindre kostbare nedfrysninger i uopvarmede lagerområder. Anvendelser i den kemiske industri anvender også varmebånd til at holde reaktionsbeholdere ved præcis forhøjede temperaturer under batchbehandling, hvor temperaturafvigelser på endda ±5°C kan påvirke produktkvaliteten eller udbyttet.

Mad- og drikkevareproduktion

Spiselige fedtstoffer og olier (kokosolie smelter ved 24°C, palmestearin ved 44°C), chokolade, honning og sirupper kræver præcis temperaturvedligeholdelse under opbevaring og overførsel. Fødevaregodkendt silikone tank varmebånd certificeret i henhold til FDA 21 CFR og EU-forordning 10/2011 standarder opretholder disse produkter ved deres optimale behandlingstemperaturer uden at risikere kontaminering. I brygnings- og mejeriapplikationer opretholder varmebånd temperaturer på fermenteringsbeholderen inden for snævre sætpunkter (±0,5°C i præcisionsgæring), der direkte bestemmer produktets karakter og mikrobielle aktivitet.

Vandbehandling og kommunal infrastruktur

Frostbeskyttelse er den primære driver til tank varmebånd brug i vandbehandling. Vandopbevaringstanke, kemikaliedoseringstanke (til klor, fluor og koagulanter) og filtertilbageskylningstanke i installationer med koldt klima kræver opvarmning i vintermånederne for at forhindre frostskader. PTC selvregulerende varmeremme er særligt velegnede til denne applikation, fordi de kan efterlades spændingsførende året rundt, forbruger minimalt med strøm i varmt vejr og øger automatisk ydelsen, når temperaturen falder.

Farmaceutisk og bioteknologisk fremstilling

API (active pharmaceutical ingrediens) syntese kræver ofte præcis temperaturkontrol af reaktorbeholdere og mellemliggende lagertanke, der indeholder opløsningsmidler, reagenser og mellemprodukter. Renrumskompatible silikonevarmebånd med rustfrit stålbeslag er standardudstyr i farmaceutiske miljøer med cGMP (current Good Manufacturing Practice). Temperaturensartethed på tværs af beholderoverfladen er en kritisk valideringsparameter - førsteklasses varmebånd af farmaceutisk kvalitet opnår overfladetemperaturens ensartethed inden for ±3°C på tværs af bælteområdet, hvilket understøtter proceskonsistenskravene i IQ/OQ/PQ-kvalifikationsprotokoller.

Tankvarmebælte vs. alternative opvarmningsmetoder: En praktisk sammenligning

At forstå, hvordan tankvarmebånd kan sammenlignes med alternative tankopvarmningsmetoder - el-varmelegemer, dampspiraler, varmesporingstape og recirkulationssystemer - er afgørende for at vælge den mest effektive og omkostningseffektive løsning.

Tabel 2: Sammenligning af tankvarmebånd med fire alternative tankopvarmningsmetoder på tværs af installationskompleksitet, temperaturensartethed, energieffektivitet, væskekontakt og optimale anvendelsesscenarier.

Den ikke-invasive installationsfordel ved en tank varmebånd er især vigtig for beholdere, der indeholder aggressive kemikalier, lægemidler eller fødevarer - hvor ethvert internt varmeelement skaber forureningsrisiko, yderligere rengøringsvalideringsbyrde eller problemer med materialekompatibilitet. Varmepatroner, selvom de er termisk effektive, kræver tankgennemtrængning, tætning og periodisk tilbagetrækning til inspektion, hvoraf ingen er nødvendige med et eksternt varmebånd.

Sådan dimensioneres og vælges et tankvarmebælte: Kritiske parametre

Korrekt dimensionering af et tankvarmebånd kræver beregning af varmetabet fra beholderen, opvarmningsenergien, der kræves for at hæve indholdet til måltemperaturen inden for den ønskede tidsramme, og matchning af disse krav til et bånd med passende watt-tæthed og dækningsområde.

Den grundlæggende størrelsesligning er:

Påkrævet effekt (W) = [M × Cp × ΔT / t] Varmetab (W)

Hvor: M = masse af indhold (kg), Cp = specifik varmekapacitet af væsken (J/kg·K), ΔT = temperaturstigning nødvendig (K), t = tilladt opvarmningstid (sekunder), varmetab = termiske tab gennem uisolerede beholdervægge og top/bund overflader.

Praktisk eksempel: En 200-liters ståltromle med palmeolie (Cp ≈ 2.000 J/kg·K, massefylde ≈ 900 kg/m³) skal opvarmes fra 15°C til 45°C på 4 timer, med en omgivelsestemperatur på 5°C og minimal isolering:

• Indholdsmasse: 200 × 0,9 = 180 kg
• Opvarmningsenergi: 180 × 2.000 × 30 = 10.800.000 J = 3.000 Wh
• Nødvendig opvarmningseffekt: 3.000 Wh / 4 timer = 750 W
• Estimeret varmetab (uisoleret 200L tromle ved ΔT=35°C): ca. 200–350 W
• Samlet påkrævet bælteeffekt: ca. 1.000–1.100 W

Et standard 1.200 W silikonegummitromlevarmebælte ville være korrekt dimensioneret til denne applikation med 10-20 % frihøjde for at tage højde for variationer i omgivende forhold.

Yderligere valgparametre omfatter:

• Spænding: Standardforsyningsspændinger på 120V, 240V eller 480V (enkelt- eller trefaset) skal matche tilgængelig elektrisk infrastruktur. Trefasede bælter er almindelige til industrielle installationer med større effekt over 3 kW.
• Klassificering af farlige områder: Hvis installationen er i et Zone 1 eller Zone 2 ATEX/IECEx klassificeret område (brandfarlige dampe eller støv), skal varmebåndet bære passende Ex-certificering (f.eks. Ex e, Ex d eller Ex n rating). Standardvarmebånd må aldrig bruges i farlige omgivelser.
• Temperaturregulator type: On/off termostater er tilstrækkelige til frostbeskyttelse og ikke-kritisk temperaturvedligeholdelse. PID-controllere er påkrævet til farmaceutiske, fødevaresikkerheds- eller præcisionsprocesapplikationer.
• Fartøjets materiale og overfladetilstand: Ru overflader reducerer termisk kontakteffektivitet. Et termisk grænseflademateriale (TIM) såsom termisk ledende pasta eller en passende silikonepude forbedrer varmeoverførslen til ru, korroderede eller ujævne overflader af beholderen markant.

Installation bedste praksis for maksimal effektivitet og sikkerhed

Korrekt installation af et tankvarmebånd tegner sig for størstedelen af forskellen mellem et system, der opretholder måltemperaturen effektivt, og et system, der forbruger overskydende energi, producerer ujævn opvarmning eller fejler for tidligt.

• Rengør beholderens overflade før installation: Fjern rust, kalk, snavs og olie fra kontaktområdet. Selv et tyndt lag af overfladeforurening fungerer som en termisk isolator, hvilket reducerer varmeoverførselseffektiviteten med 10-30 %. For stålbeholdere er stålbørstning til bart metal og påføring af en tynd termisk ledende pasta før bæltemontering bedste praksis.
• Maksimer kontaktområdet: Bæltet skal ligge fladt mod karoverfladen uden luftspalter. Til lidt uregelmæssige overflader skal du bruge stropper eller bånd til at stramme bæltet jævnt i stedet for at stole på klæbemiddel alene. Luftspalter skaber hot spots i bælteelementet, der accelererer nedbrydningen.
• Tilføj altid ekstern isolering: Uden isolering over varmebåndet går op til 50 % af den genererede varme tabt til omgivende luftkonvektion. Indpakning af bæltet og karret med mineralulds-, skum- eller glasfibertæppeisolering på mindst 25–50 mm tykkelse reducerer typisk energiforbruget med 40–60 % sammenlignet med uisoleret installation.
• Placer termoelementet eller sensoren korrekt: Temperatursensoren skal placeres på beholdervæggen - ikke på båndets overflade - for at måle den faktiske beholder-/væsketemperatur i stedet for båndets overfladetemperatur. Sensorplacering mellem bælte og kar (på karvæggen) giver den mest nøjagtige aflæsning til kontrolformål.
• Installer en højtemperatur sikkerhedsafbryder: Monter altid en uafhængig overtemperatursikkerhedsanordning (en separat termisk afskæring eller termostat indstillet 20–30°C over målsætpunktet) ud over den primære temperaturregulator. Dette beskytter mod styringsfejl, der fører til løbsk overophedning.
• Følg de elektriske installationskoder: Tankvarmeremme skal tilsluttes af en kvalificeret elektriker i overensstemmelse med NEC (USA), IEC 60519 eller gældende lokale elektriske regler. Beskyttelse af jordfejlskredsløbsafbrydere (GFCI) er obligatorisk for udendørs- eller vådområdeinstallationer.

Ofte stillede spørgsmål om tankvarmeremme

Q: Kan et tankvarmebånd bruges på plasttanke og IBC'er?

Ja, men med vigtige forbehold. For plasttanke - typisk HDPE eller polypropylen - skal den maksimale watt-densitet begrænses omhyggeligt for at forhindre bæltet i at overskride plastens varmeafbøjningstemperatur (HDT). HDPE blødgør over 80°C; polypropylen over 100°C. Til plastbeholdere skal du bruge silikonebånd med lav wattdensitet (0,3-0,8 W/cm²) med nøjagtig termostatstyring for at holde beholderens overfladetemperatur et godt stykke under plastens HDT. Brug aldrig remme med høj watt-densitet designet til metaltanke på plastikbeholdere - lokal overophedning vil permanent deformere beholderen.

Q: Hvor længe holder tankvarmebånd?

Levetiden afhænger i høj grad af driftstemperatur, driftscyklus og installationskvalitet. Et varmebælte af silikonegummi, der fungerer ved moderate temperaturer (under 150 °C) med en 50 % duty cycle og korrekt isolering, opnår typisk 5-10 år af levetid. Bælter, der kontinuerligt drives ved eller nær den maksimale nominelle temperatur, vil have væsentligt kortere levetid - silikoneisoleringen og elementviklingerne oplever accelereret termisk ældning over 80 % af deres nominelle maksimale temperatur. Periodisk inspektion for revner, delaminering eller misfarvning af den ydre jakke er tilrådeligt årligt.

Spørgsmål: Hvad er forskellen mellem et tankvarmebånd og et rørvarmebånd?

Tankvarmeremme er designet til at pakke den cylindriske krop af en fartøj og levere arealopvarmning over en bred overflade - de har væsentligt højere samlet effekt (typisk 500 W til 5 kW) og er bygget som komplette båndformede samlinger med definerede dimensioner. Pipe heat tracing tape er et kontinuerligt fleksibelt element designet til at løbe langs længden af ​​et rør og opretholde temperaturen langs lineære strækninger. Mens varmesporingstape kan vikles rundt om små tanke i nogle applikationer, giver dedikerede tankvarmebånd en mere ensartet varmefordeling over beholderens overflade og er bedre egnet til at opretholde bulkvæsketemperaturer i lagerbeholdere.

Q: Fungerer tankvarmebånd på isolerede tanke?

Ja - og faktisk er det stadig en fordel at tilføje ekstern isolering over et varmebånd på en allerede isoleret tank. Varmebåndet er installeret på karrets ydre overflade, under enhver isoleringskappe. Udvendig isolering over varmebåndet er kritisk uanset tankens indvendige isolering, da det forhindrer varmetab fra båndet udad til den omgivende luft. For tanke med eksisterende skum- eller mineraluldsisoleringsbeklædning installeres remmen typisk ved midlertidigt at fjerne beklædningen i installationszonen, anbringe båndet på den blottede karvæg og derefter genindsætte beklædningen over båndsamlingen.

Spørgsmål: Kan et tankvarmebånd opvarme hele indholdet i en stor tank ensartet?

Et enkelt varmebælte placeret i en højde på en stor tank vil skabe en temperaturgradient - varmere nær båndzonen, køligere mod toppen og bunden. For tanke større end ca. 500 liter giver brug af flere remme fordelt lodret med 30-40 cm afstand eller installation af en varmekappe i fuld højde, der dækker størstedelen af ​​fartøjets cylindriske væg, en væsentlig bedre temperaturensartethed. Alternativt kan en kombination af et varmebælte med lavere watt med en recirkulationspumpe eller mekanisk omrører i tanken accelerere varmefordelingen og overvinde termisk lagdeling.

Spørgsmål: Er tankvarmebånd sikre at bruge med brændbare væsker?

Standard tankvarmebånd er ikke certificeret til brug med brændbare væsker eller i farlige klassificerede områder. Til applikationer, der involverer brændbare opløsningsmidler, brændstoffer eller kemikalier, hvor damp-luftblandinger kan nå eksplosive koncentrationer (ATEX Zone 1 eller Zone 2), skal der kun anvendes ATEX/IECEx-certificerede varmebånd med passende udstyrsgruppe og temperaturklasse (T-klasse) klassificeringer. T-klassen skal vælges således, at bæltets maksimale overfladetemperatur aldrig overstiger selvantændelsestemperaturen for det tilstedeværende mest følsomme brændbare stof, med passende sikkerhedsmarginer.

Konklusion: Valg af det rigtige tankvarmebælte for langsigtet pålidelighed

A tank varmebånd er et af de mest omkostningseffektive og alsidige værktøjer til at opretholde procestemperaturer, forhindre frostskader og kontrollere viskositeten af lagrede væsker på tværs af en lang række industrielle applikationer. Den ikke-invasive installation, fleksible konfigurationsmuligheder og kompatibilitet med stort set enhver cylindrisk eller næsten cylindrisk beholder gør varmebånd til det foretrukne valg, når dykvarmere, dampspiraler eller recirkulationssystemer er upraktiske eller unødvendigt komplekse.

Vellykket anvendelse afhænger af korrekt effektstørrelse baseret på faktiske varmebelastningsberegninger, valg af passende varmeteknologi til temperaturområdet og det kemiske miljø, korrekt installation med ekstern isolering og nøjagtig temperaturkontrol. Et korrekt specificeret og installeret tankvarmebånd med kvalitetsisolering over vil typisk opnå en energieffektivitet på 85-95 % - hvilket betyder, at langt størstedelen af ​​den elektriske input strøm når tankindholdet i stedet for at gå tabt til atmosfæren.

Uanset om din applikation er frostbeskyttelse til et vandbehandlingsanlæg i landdistrikterne, opretholdelse af palmeolie ved behandlingstemperatur i en fødevarefabrik eller at holde tung råolie pumpbar i en offshore-terminal, er der en tankvarmebåndskonfiguration, der er udviklet til at opfylde kravet – og at matche denne konfiguration præcist til dine specifikke forhold er nøglen til mange års pålidelig, energieffektiv drift.
