Du kan indsnævre næsten enhver beslutning om varmekabler i farlige områder til fire spørgsmål: hvad områdeklassificeringen tillader, hvilken temperaturklasse kablet skal holde sig under, hvilken pligt det skal udføre, og om afslutningerne og styringerne har samme godkendelse som kablet. Besvar dem i den rækkefølge, og shortlisten falder normalt til to eller tre kandidater.
En 6-tommers kondensatlinje gør pointen. Den har brug for en 80 °C opretholdelsestemperatur, ser en 150 °C dampudgang to gange om året, sidder i et Zone 1-område med en IIB-gasgruppe og en T3-klasse og løber 320 m. Ændre et faktum, og svaret ændres. Hæv dampen ud til 200 °C, og mineralisoleret kabel bliver den eneste sikre mulighed. Stræk løbeturen til 3 km, og hudeffektsporing begynder at konkurrere.
De fire beslutninger, i den rækkefølge, der betyder noget
Anvend disse fire filtre, før du åbner et katalog, fordi hver enkelt fjerner muligheder i stedet for at tilføje dem.
- Områdeklassificering og gas- eller støvgruppe. Zone 1, Zone 2, gruppen og støvklassificeringen bestemmer, hvad der overhovedet må installeres.
- Temperaturklasse og maksimal procestemperatur. Dette indstiller overfladetemperaturloftet for kabelkappen, ikke kun for røret.
- Pligt. Oprethold temperatur, rørstørrelse, isolering, omgivelse, forsyningsspænding og løbelængde, indstil de watt pr. meter, du faktisk har brug for.
- Systemhardware. Kolde ledninger, samledåser, termostater, følere og jordfejlsbeskyttelse afgør, om godkendelsen overlever installationen.
Vend rækkefølgen, og du får den klassiske projektfejl: kabel købt til prisen, derefter et redesign seks uger før opstart, fordi samledåsen var IP66 i stedet for Ex e.
Trin 1: Læs områdeklassificering og temperaturklasse sammen
Zone og Division beskriver den samme risiko med forskelligt papirarbejde
IEC og ATEX praksis opdeler et anlæg i zoner, mens Nejrdamerika bruger divisioner. Zone 1 svarer stort set til Klasse I, Division 1, og Zone 2 er lig med Division 2. Den praktiske konsekvens er enkel: Et kabel, der er certificeret til Division 2, vil ikke opfylde en Zone 1-specifikation, selvom de to beskrivelser lyder udskiftelige i et udbudsdokument.
| Placering (IEC / ATEX) | Nordamerikansk ækvivalent | Hvad det betyder for varmesporing |
|---|---|---|
| Zone 0 | Klasse I, Division 1 (sjælden) | Sporing er normalt udelukket; kun egensikre kredsløb |
| Zone 1 | Klasse I, Division 1 | Ex e eller Ex d tracing med certificerede opsigelser; de fleste petrokemiske linjer |
| Zone 2 | Klasse I, Division 2 | Lavere beskyttelsesniveau accepteret; fejlvinduet er kort, ikke nul |
| Zone 21/22 | Klasse II, Division 1/2 | Støvtætte kabinetter plus overfladetemperaturkontrol |
Temperaturklassen er en overfladegrænse, ikke en produktbedømmelse
Temperaturklassen for den tilstedeværende gas eller støv dækker overfladetemperaturen for alt installeret inde i området: 450 °C for T1, 300 °C for T2, 200 °C for T3, 135 °C for T4, 100 °C for T5 og 85 °C for T6. Manteltemperaturen indstilles af, hvad der er varmere, procesvæsken eller kablets eget output, og det er der, de fleste projekter bliver fanget.
- En 100 °C linje i et T4 (135 °C) område giver kun 35 °C frihøjde.
- En 150 °C damp-ud-cyklus udelukker ethvert kabel, der er klassificeret T5 eller T6.
- Et kontrolleret design, hvor en termostat eller limiter stopper kablet med at nå sit maksimum, er ofte den eneste måde at holde høj-output kabel indenfor en lav temperaturklasse.
For de fejltilstande, som certificering alene ikke forhindrer, kan du læse vores note om om selvregulerende varmekabler er sikre til brug i farlige områder .
Trin 2: Match kabelfamilien til pligten
For de fleste Zone 1-rørledninger under 150 °C er selvregulerende eller effektbegrænsende tape det billigste svar. Over det, eller hvor atmosfæren angriber polymerer, vinder mineralisoleret kabel. På flere kilometer lange rørledninger er hudeffektsporing det eneste praktiske valg.
| Kabel familie | Typisk vedligeholdelsesrækkevidde | Klip til i længden på stedet | Bedste pasform |
|---|---|---|---|
| Selvregulerende | Frostbeskyttelse til 120 til 150 °C | Ja | Zone 1 eller 2 rør-, tank- og instrumentledninger |
| Effektbegrænsende | Cirka 110 til 150 °C | Ja | Mellemlange linjer kræver højere outputtæthed |
| Konstant watt | 150 til 250 °C og derover | Parallelt ja, serie nr | Højtemperaturlinjer med kontrolleret design |
| Mineralisoleret | 400 °C og derover | Nej, fabrikslængder | Høj temperatur, korrosion, mekanisk misbrug |
| Hudeffekt | Lange linjer, op til omkring 200 °C | No | Rørledninger flere kilometer lange |
Strømbegrænsende kabel som ACCCT-serien sidder mellem de to yderpunkter: dets output er langt mere stabilt end selvregulerende tape, og det kan stadig skæres i længden på stedet, hvilket betyder noget, når en linje ændres under konstruktionen.
ACC-CT Power-Limiting Heat Tracing-kabler til proceslinjer Stabil effektbegrænsende udgang, feltskæring-til-længde fleksibilitet og kemikalieresistente jakker passer til procestemperaturvedligeholdelse og frostbeskyttelse på modificerede linjer. Se produkt → Mineralisoleret kabel er det tilbagefald, der ofte bliver førstevalget på varme eller mekanisk udsatte ledninger, fordi det tolererer kappetemperaturer, som ingen polymer kan nå, og dets metalkappe giver lederen reel mekanisk beskyttelse.
Trin 3: Skede, fletning og korrosionsspørgsmålet
Polymer jakker er ikke udskiftelige
Standard PVC-kapper hører hjemme på frostsikring i hjemmet, ikke i en procesenhed. Fluoropolymer-kapper er modstandsdygtige over for kulbrinter og de fleste opløsningsmidler, men de bliver stadig blødere ved høje temperaturer, og nogle aromater gennemtrænger dem i løbet af mange års brug.
Metalkapper eksisterer, fordi nogle atmosfærer spiser polymerer
Offshore platforme, kloridrige kølevandsområder og sur service ødelægger fletning af rustfrit stål hurtigt, hvilket er grunden til Alloy 825 beklædning findes. På en chlorid-begrænset specifikation er kappevalget en korrosionsbeslutning, ikke en markedsføringsbeslutning.
Legering 825 beklædt mineralisoleret varmekabel til farlige områder Korrosionsbestandig MI-varmesporing til frostbeskyttelse ved høje temperaturer og temperaturvedligeholdelse i kloridrig offshore-, olie-, gas-, kemikalie- og energiservice. Se produkt → Trin 4: Afslutninger, kontroller og jordfejlsbeskyttelse
Et kabels certifikat for farligt område stopper ved dets kolde ledning. Uanset hvad det kolde bly lander i, skal det bære samme zone, gasgruppe og temperaturklasse, ellers er installationen ikke-kompatibel, uanset hvor godt kablet er.
- Forgreningsdåser i Ex e eller Ex d versioner, med certificerede kabelforskruninger tilpasset kabeldiameteren.
- Termostater til farlige områder, enten rørledningsinduktion eller overfladefølende typer, så kredsløbet tænder for belastning i stedet for omgivende gætværk.
- Ex-godkendte temperaturfølere. MMP-PT100Ex-serien måler op til 482 °C, som dækker steam-out og sporingsopgaver ved høj temperatur.
- Jordfejlsbeskyttelse på hver gren. IEC-praksis og NEC 427.22 forventer det begge, og 30 mA er et almindeligt tripniveau.

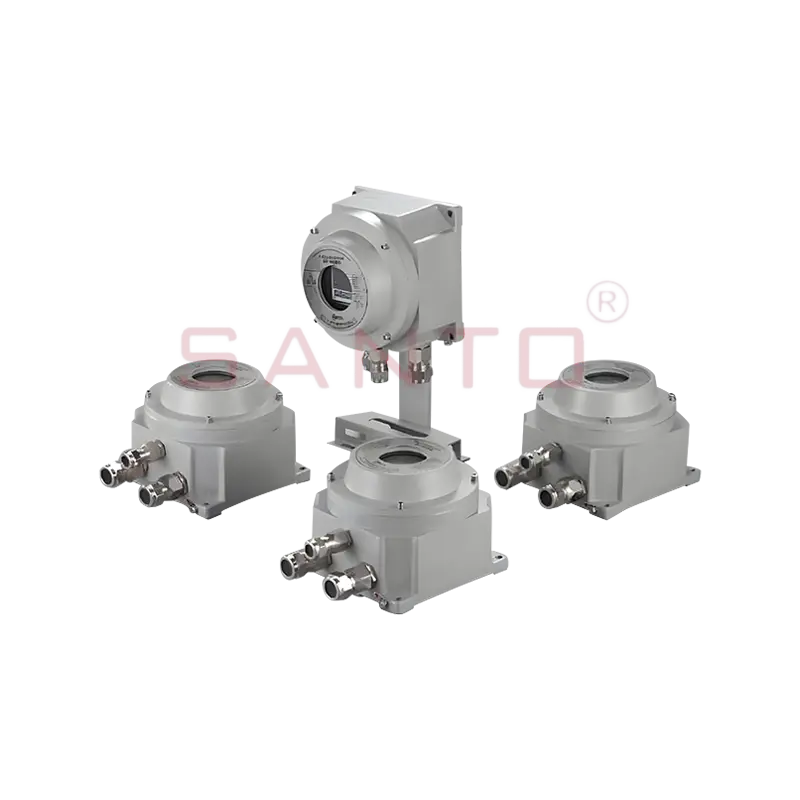

HDBK-WK Eksplosionssikker temperaturregulator til elektrisk varmesporing Intelligent terminaltemperaturstyringstilbehør, der erstatter mekaniske termostater med beskyttelses-, advarsels-, overvågnings- og kommunikationsfunktioner til elektriske sporingssystemer. Se produkt → Idriftsættelses- og vedligeholdelsestjek, der fanger reelle problemer
Fire checks tilbagebetaler deres omkostninger inden for det første driftsår, og at springe dem over er, hvordan sikre designs bliver usikre installationer.
- Mål isolationsmodstanden på hvert kredsløb ved 500 VDC, før den termiske isolering lukkes op, og igen før strømforsyning.
- Kør en termografisk undersøgelse under belastning, når ledningen er stabiliseret, med kablet strømforsynet og ved normal procestemperatur.
- Tjek temperaturklassen igen, når procestemperaturen eller produktet ændres; et kabel, der er kompatibelt ved 90 °C, er muligvis ikke ved 140 °C.
- Undersøg samledåser for fugt ved hver nedlukning, og behold as-built tegninger, der viser sporingsruten.
Ofte stillede spørgsmål
Kan selvregulerende kabel bruges i zone 1?
Ja, når den har den korrekte certificering for farlige områder, og dens kappetemperatur forbliver inden for områdets temperaturklasse. Selve kablet er sjældent problemet; opsigelserne normalt er.
Har et farligt område altid brug for en termostat?
Nej. I zone 2 med en lav holdetemperatur er selvregulerende kabel og en godkendt samledåse ofte nok. I zone 1 med høj effekttæthed er en termostat eller begrænser det, der holder T-ratingen gyldig.
Kan mineralisoleret kabel skæres i længden på stedet?
Generelt nej. MI-kabel leveres i fabrikslængder med forseglede afslutninger, så bestilling af den rigtige længde er en designopgave, ikke en installationsdetalje.
Hvad hvis procestemperaturen stiger efter idriftsættelse?
Gentag straks temperaturklassekontrollen. En stigning i linjetemperaturen på 30 °C kan skubbe en kompatibel installation uden for dens T-klassificering, og løsningen kan være en anden kabelfamilie i stedet for en anden termostat.
Hvis du har områdeklassifikationstegningen, linjestørrelsen, isoleringsdetaljerne og den nødvendige vedligeholdelsestemperatur, bliver valget en kort ingeniørøvelse i stedet for en debat. Send disse fire genstande til vores ingeniører gennem kontakt side og vi vil vende tilbage med en kabelfamilie, en strømtæthed og den matchende Ex-rated hardware.
